Exd ss304 meteran cairan gas flow meter
Vortex flowmeter dirancang untuk mengukur volume / aliran massa cairan, gas, dan uap berdasarkan prinsip vortex Karman. Mengadopsi algoritma diferensial canggih bersama dengan pengukuran isolasi, perisai dan penyaringan gelombang, vortex flow meter memiliki keunggulan kekebalan terhadap getaran dan kebisingan. Sementara itu, kewajiban flow meter vortex seri LUGB dijamin dengan baik oleh teknologi pengemasan sensor yang unik. Setelah diterima, periksalah meteran Anda apakah ada kerusakan yang terlihat. Vortex adalah alat ukur presisi dan harus ditangani dengan hati-hati. Lepaskan sumbat pelindung dan penutup untuk pemeriksaan menyeluruh. Jika ada barang yang rusak atau hilang, hubungi kami. Pastikan model aliran Vortex memenuhi kebutuhan spesifik Anda.
jenis flange jenis penjepit mengarah
Parameter Produk
(1) Media pengukur | Cairan, gas, uap |
(2) Kecepatan sedang | Cairan: 0,5 ~ 7, gas: 4 ~ 40, uap: 7 ~ 70m / s |
(3) Akurasi | Cairan: 1.0, gas: 1.5, jenis penyisipan: 2.5 |
(4) Ukuran nominal | DN15 ~ DN300 (jenis pipa, tipe mencengkeram) DN150 ~ DN2000 (jenis penyisipan) |
(5) Suhu sedang | -40 ℃ ~ 80 ℃, Suhu menengah: -40 ℃ ~ 250 ℃, Suhu tinggi: -40 ℃ ~ 350 ℃ |
(6) Tekanan nominal | 1.0 ~ 6.3Mpa (> 6.3 Dapat Disesuaikan) |
(7) Metode instalasi | Flensa, penjepit, penyisipan |
(8) Output sinyal | Pulsa + 4-20mADC, RS485, HART |
(9) Catu Daya | 12V, 24VDC (Output pulsa tiga saluran) 24VDC (Catu daya dua kawat) Baterai lithium 3.6AH 3.6V, 2 tahun seumur hidup (pada tampilan tempat) |
(8) Antarmuka listrik | M20x1.5,1.2 '' NPT |
(9) Bahan tubuh | 304.316L (Dapat Disesuaikan) |
(10) Bahan kepala | Cast aluminium shell, Shell stainless steel ( Disesuaikan ) |
(11) Suhu sekitar Tem: -20 ~ 60 ℃, kelembaban relatif: 5% ~ 90% | |
(12) Tingkat perlindungan IP65
|
(13) Kelas tahan ledakan EX II BT4Gb, EXI II aBT4Ga
Rentang Tingkat Alur Mengukur
Catatan: rentang aliran di bawah ini adalah referensi musuh saja. Hubungi kami jika Anda memiliki persyaratan khusus.
Lihat papan nama atau sertifikat untuk deringan aliran aktual
diameter (mm) | cair mengalir (m3 / jam) | udara (keadaan standar) mengalir (Nm3 / jam) |
15 | 0.6 ~ 6.0 | 6 ~ 40 |
20 | 1.0 ~ 8.0 | 8 ~ 50 |
25 | 1.3 ~ 13 | 10 ~ 80 |
32 | 1.5 ~ 15 | 14 ~ 120 |
40 | 3 ~ 30 | 25 ~ 250 |
50 | 4 ~ 40 | 30 ~ 300 |
65 | 6 ~ 60 | 50 ~ 500 |
80 | 13 ~ 130 | 80 ~ 800 |
100 | 20 ~ 200 | 20 ~ 1200 |
125 | 36 ~ 360 | 160 ~ 1600 |
150 | 50 ~ 500 | 250 ~ 2500 |
200 | 100 ~ 1000 | 400 ~ 4000 |
250 | 150 ~ 1500 | 600 ~ 6000 |
300 | 200 ~ 2000 | 1000 ~ 10000 |
Perhatian untuk instalasi
Durasi Lurus yang Diperlukan
Pedoman yang direkomendasikan diberikan untuk meningkatkan akurasi dan memaksimalkan kinerja. Jarak yang diberikan di sini adalah persyaratan minimum; gandakan mereka untuk keinginan panjang pipa lurus.
• Hulu: memungkinkan panjang pipa lurus minimal 10 kali diameter internal pipa.
Misalnya, dengan pipa 50mm, harus ada pipa lurus 500mm segera di hulu.
Panjang pipa lurus hulu yang diinginkan adalah 500mm.
• Downstream: memungkinkan panjang pipa lurus minimal 5 kali diameter internal pipa. Misalnya, dengan pipa 50mm, harus ada pipa lurus 250mm segera di hulu. Pipa lurus hulu yang diinginkan adalah 500mm.
Aplikasi Produk

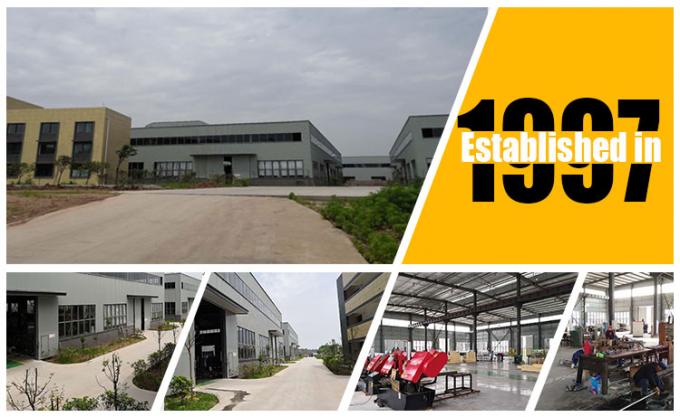

Sichuan VACORDA Instruments Manufacturing Co, Ltd adalah perusahaan produksi-profesional yang mengkhususkan diri dalam perancangan, produksi dan pemasaran instrumen dan aparatur. Perusahaan kami telah berdiri selama 21 tahun sejak 1997 untuk tumbuh menjadi tim karakter yang berkualitas tinggi, bersatu, pekerja keras, dan mencari kebenaran. Fondasi yang kuat telah didirikan.
Paket & Pengiriman
